TBI滾珠絲桿常用螺帽型式
?發布時間:2015/8/12 14:58:21 瀏覽:瀏覽：2821
TBI滾珠絲桿常用螺帽型式一般有6種，客戶在選擇絲桿的時候，對于螺帽的型式要有所了解，這樣才能有效的保證絲桿運行的穩定性。下面我給大家介紹下這6種常用型式的特點，客戶可以根據自己需要來選擇。
|

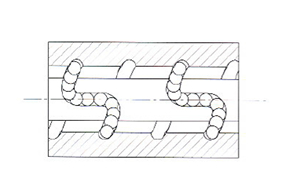

U、I型螺帽 此種型式是由鋼珠沿著內循環循環器溝槽，斜斜的越過絲桿牙峰回到原點。一般為一卷鋼珠一次循環。此種型式絲桿至少要有一端完全通牙，適用于直徑較小的絲桿，一般都采用了金屬循環器。 |
 |
|

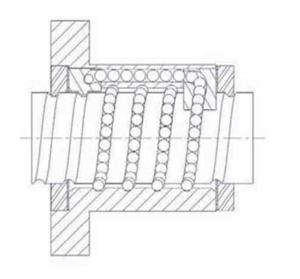

E型螺帽 此種型式的螺帽兼具了外循環和內循環的特點，在鋼珠滾動于絲桿和螺帽之間的溝槽而前進，在螺帽的尾端安裝有端蓋循環器，它可以引導鋼珠回流到螺帽本體的回流孔中，一般與外循環相同為多卷鋼珠一次循環，只是少了外循環管。 |
 |
|
K型螺帽 此種型式屬于微小型絲桿，至少要有一端完全通牙，絲桿直徑和導程都相對較小，負載也比較小。一般為一卷鋼珠一次循環。 |
 |
|

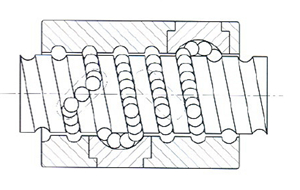

S型螺帽 此種型式是由鋼珠滾動于絲桿和螺帽之間的溝槽穩定前進，再經由循環器兩端的路徑做回流。此種型式的鋼珠會沿著螺紋的方向運行，鋼珠的兩端加有隔音和防塵的設計，在運行中噪音被有效的消除。此外，S型螺帽的安裝空間小，比價適合高速輕負載的設備。
|
 |
|

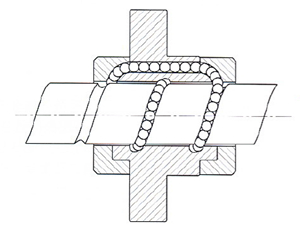

T型螺帽 此種型式是由鋼珠滾動于絲桿和螺帽之間的溝槽而前進，再被外循環管前端撈起，通過循環管路徑回流至循環管另一端，再回到原點的循環方式。一般為多卷鋼珠一次循環，外型可采用圓周型和管突出型。 |
 |
